Projecto de digitalização e transcrição

Projecto encontra-se ainda em desenvolvimento, sendo esta uma versão 2, com módulos ainda por desenvolver

Introdução

Este projecto utiliza serviços cloud e open-source, com o objectivo de extrair texto de jornais antigos. Foi efectuado benchmarking de vários serviços cloud de OCR (nomeadamente Amazon, Google e Azure) e open-source (Tesseract), tendo sido escolhido o serviço da Google Cloud entitulado Google Cloud Vision para o reconhecimento inicial de caracteres, visto que era o que apresentava melhor performance na lingua portuguesa e com mais informação contextual.

Durante o desenvolvimento foram efectuadas experiências de processamento de imagem, para se estabelecerem heurísticas e recomendações de como efectuar um tratamento de digitalizações de modo a obter o melhor resultado possível na identificação de caracteres. Métodos de aumento da resolução de imagem e segmentação de conteúdo (identificações automática de colunas, um layout típico de jornais antigos), foram desenvolvidos e aplicados com sucesso.

Requisitos

É necessária uma instalação Python 3.7 ou superior. A versão mais recente pode ser descarregada em python.org.

É necessário uma conta google para poder criar uma chave de acesso à API Google Cloud Vision.
Pode encontrar ajuda para a criação da chave de acesso no ficheiro API_KEY_tutorial.pdf.

Após obter o ficheiro JSON que contém a chave da API, defina o caminho do ficheiro na constante API_KEY do ficheiro settings.py.

Instalação

Todas as bibliotecas necessárias podem ser instaladas com o comando:
make install

Utilizadores macOS necessitam instalar a biblioteca poppler. Pode ser instalado via Homebrew. Caso não tenha o Homebrew instalado, escrever no terminal:
/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

Depois instale o poppler:
brew install poppler

Acerca do código

O processo de transformação de imagens digitalizadas de um jornal para um PDF pesquisável tem os seguintes módulos e são executados conforme são necessários:

1. Conversão de imagens digitalizadas em PDF
2. Extracção de imagens de documentos PDF
3. Aumento de resolução de imagem
4. Segmentação de conteúdos
5. OCR (Optical Caracter Recognition - Reconhecimento Óptico de Caracteres)
6. Gerador de PDF pesquisável (com imagem original e texto)

Esta estrutura modular (ainda em desenvolvimento) possibilita a análise de layout e reconhecimento óptico de caracteres em jornais do final do séc XIX, com o objectivo de um no final gerar um ficheiro PDF pesquisável.

Na pasta apps encontram-se quatro interfaces gráficos desenvolvidos para análise e experimentação dos processos. O funcionamento dos quatro aplicações é independente do programa principal. Essas aplicações (com GUI), tem as seguintes funções:

• Image Processing
• OCR Analytics
• OCR, via Google Cloud Vision
• Search_app

Instruções

O programa está divido em vários módulos, que representam as diferentes fases do processo. Os módulos encontram-se na pasta lib.

Os vários parâmetros do programa são atribuidos no ficheiro settings.py.

Para uma listagem dos módulos e respectivo número, executar:
python3 main.py

Para executar os vários módulos usar o argumento opcional -e ou --exe seguido dos números correspondentes aos módulos que se pretende utilizar, por exemplo:
python3 main.py -e 1 2 3 4 5.1

No ficheiro settings.py pode defenir a variável job_id para identificar diferentes lotes de ficheiros. Em caso da pasta já existir quando o código é executado é perguntado no terminal se deseja continuar e substituir a antiga pela nova pasta.

Descrição dos módulos

1. img_to_pdf.py

   Converte as imagens em pdf.
   O nº de páginas por pdf pode ser defenido em setings.py na constante NUM_PAGES.
   Por exemplo, se se desejar que um grupo de imagens seja agrupado em vários pdfs com 4 páginas cada um: NUM_PAGES=4. Para agrupar todas as imagens num único pdf: NUM_PAGES=0.

2. pdf_to_img.py

   Separa as páginas de cada pdf em imagens jpeg.

3. image_scale.py

   Redimensiona as imagens de acordo com o factor escolhido em setings.py na constante IMG_SCALE_RATIO e com o método de interpolação escolhido em IMG_INTERPOLATION

4. image_segment.py

   Procede à detecção das linhas divisórias das colunas e efectua o corte nos pontos detetados. Retorna todas as colunas detectadas em imagens separadas.

5. ocr.py.py
   Submete as imagens pretendidas ao serviço de ocr da google cloud-vision e retorna um ficheiro json por cada imagem.

6. json_to_txt.py

   Extração do texto na resposta JSON da google num ficheiro txt

7. json_to_hocr.py

   Criação de um ficheiro hocr através dos dados da resposta JSON da google.

8. hocr_merge.py

   Em caso do uso de segmentação, efectua a junção dos vários segmentos num ficheiro hocr representativo da página inteira

9. hocr_to_pdf.py

   Transformação do ficheiro hocr da página, juntamente com a imagem que representa, num PDF pesquisável.

Aplicações

Além das bibliotecas/módulos desenvolvidos, também se tem experimentado com interfaces gráficos baseados nas mesmas, de modo a facilitar a utilização de ferramentas por utilizadores finais.

image-processing

Interface gráfico (GUI) para experimentação de redimensionamento, segmentação e corte das colunas das páginas dos jornais.
Instalação das bibliotecas necessárias: make install
Para a execução do GUI correr no terminal: python3 apps/image-procesing/process.py

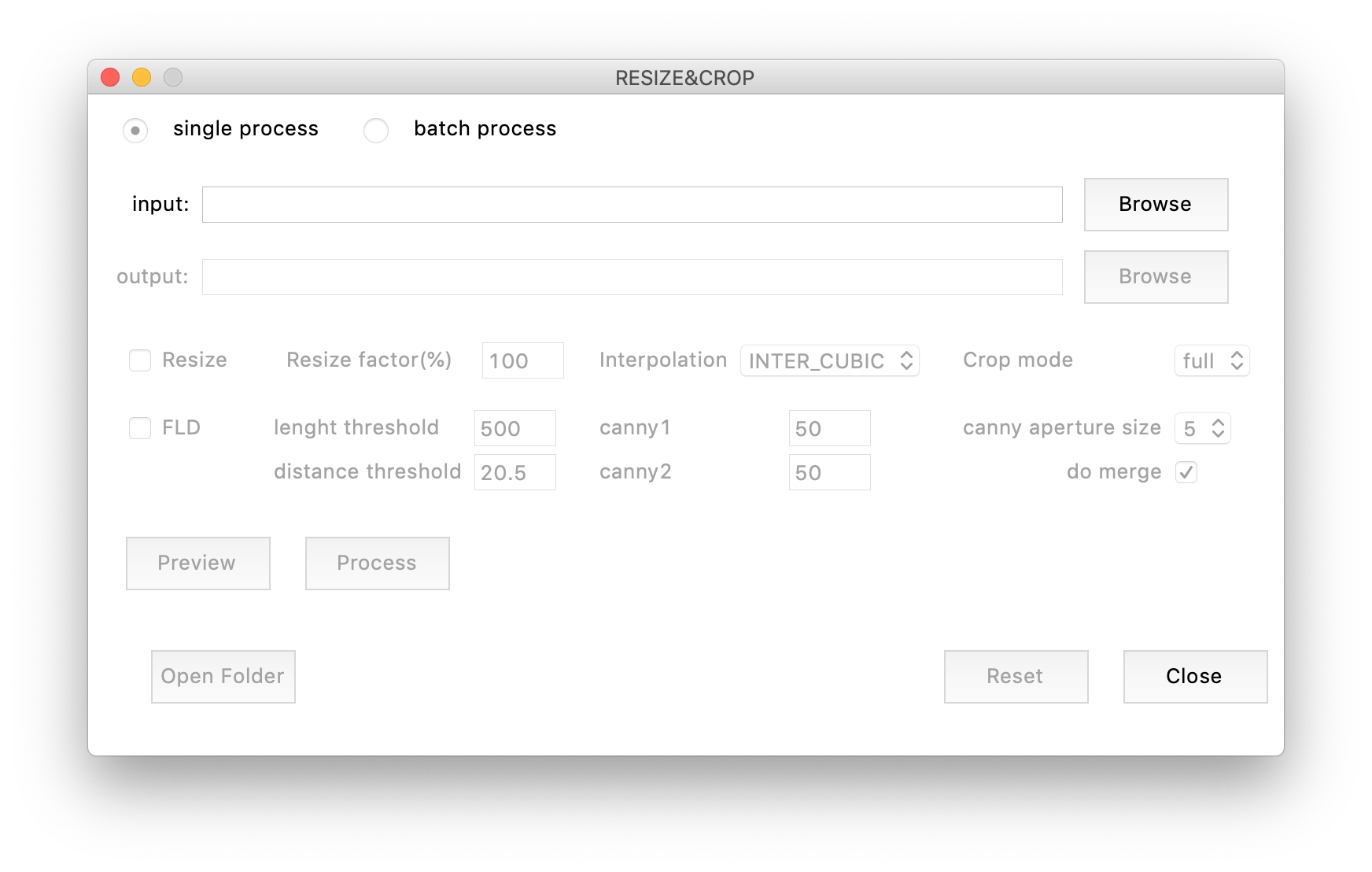

Interface Gráfico

Funcionalidades:

• single process processa uma única página à escolha.

• batch process
  processa um grupo de páginas numa pasta.

• input
  local do ficheiro(single proces) ou pasta (batch process) a ser processado.

• output
  local de gravação da página inteira (redimensionada ou não) e das colunas cortadas

• Resize
  Activa as opções de redimensionamento

• Enlarge Factor(%)
  factor de redimensionamento da página (100% representa o tamanho original)

• interpolation
  Selecção do algorítmo de interpolação

• Crop mode
  Definição do modo de corte aplicado na imagem.

  Tight a área total da imagem corresponde ao tamanho da coluna detectada

  Full a área total da imagem corresponde ao tamanho da página, apresentando a coluna na sua posição original.

• FLD (fast line detector)
  Activação da defenição de parâmetros para a detecção de linhas

• length_threshold
  Segmentos com comprimento inferior ao definido serão excluídos

• distance_threshold
  Qualquer ponto que se apresente mais afastado do que este valor de um hipotético segmento é considerado fora do cálculo

• canny1 e canny2
  Primeiro e segundo limite, respectivamente, para o procedimento de histerese na função canny()

• Canny aperture size
  Tamanho de abertura do operado sobel na função canny(). Para um valor de 0 a função canny() não é executada, e só são considerados os contornos da imagem

• do merge
  Se selecionado é executado uma junção incremental dos segmentos.

• Preview
  (Só em 'single process') Pré-visualização das linhas onde será efectuada a separação das colunas

Processo:

1. A(s) página(s) escolhida(s) é(são) redimensionada(s) e gravada(s) numa nova pasta no caminho escolhido em 'output'. À pasta criada e à nova página é atribuido o mesmo nome do ficheiro da página original, acrescentando-se o sufixo '_s-n', onde n corresponde ao valor escolhido como factor de redimensionamento.

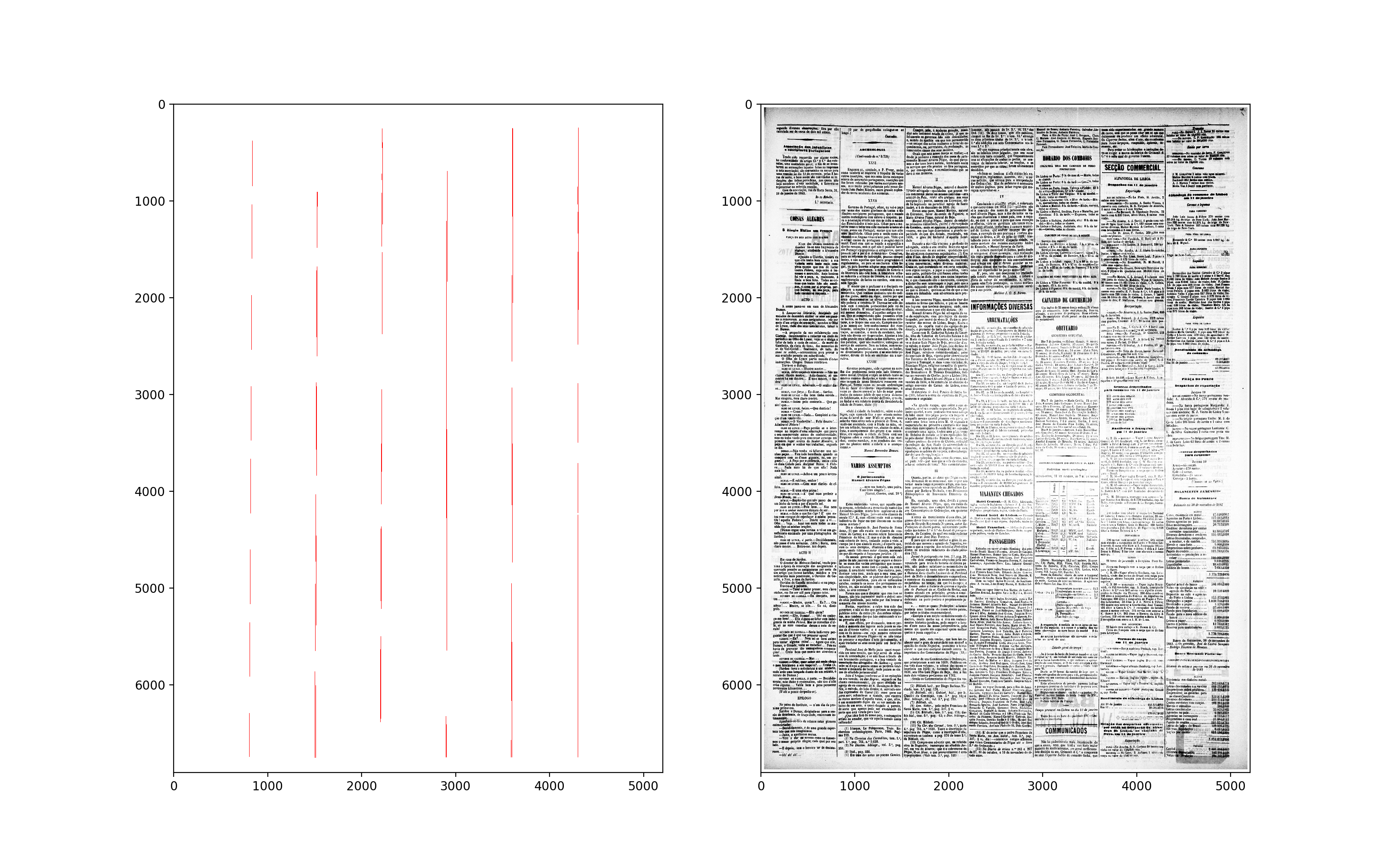

2. Na página redimensionada são detectadas as linhas que fazem as divisões de colunas.
3. A partir da segmentação é efectuado o corte como determinado em 'Crop mode'.

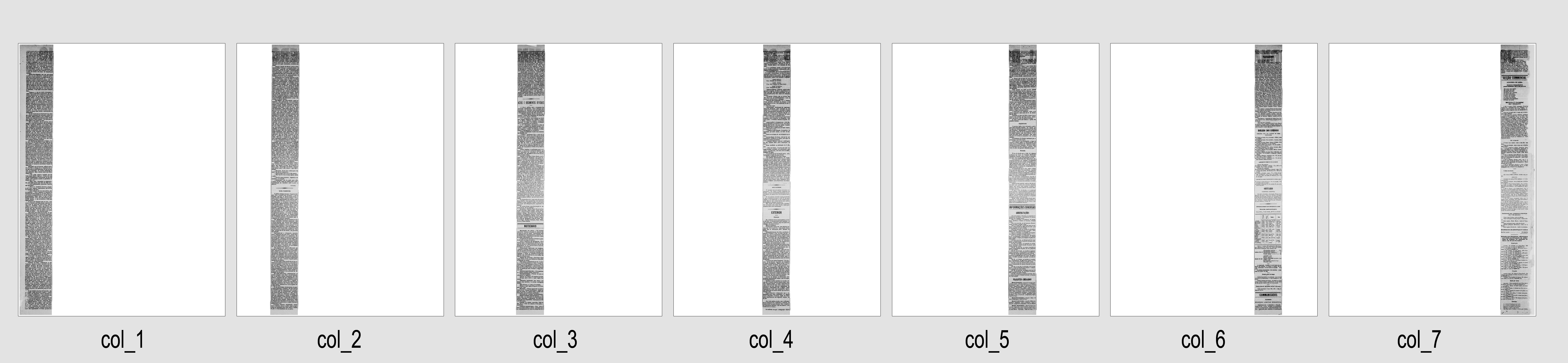

4. As colunas são gravadas na pasta criada com o prefixo 'col_n', onde n corresponde ao número da coluna, e com o mesmo sufixo atribuido à pasta e à página redimensionada.

ocr-analytics

GUI para análise estatistica das respostas do serviço Google Cloud Vision.
Instalação das bibliotecas necessárias: make install
Para a execução do GUI correr: python3 apps/ocr-analytics/ocr_analytics.py

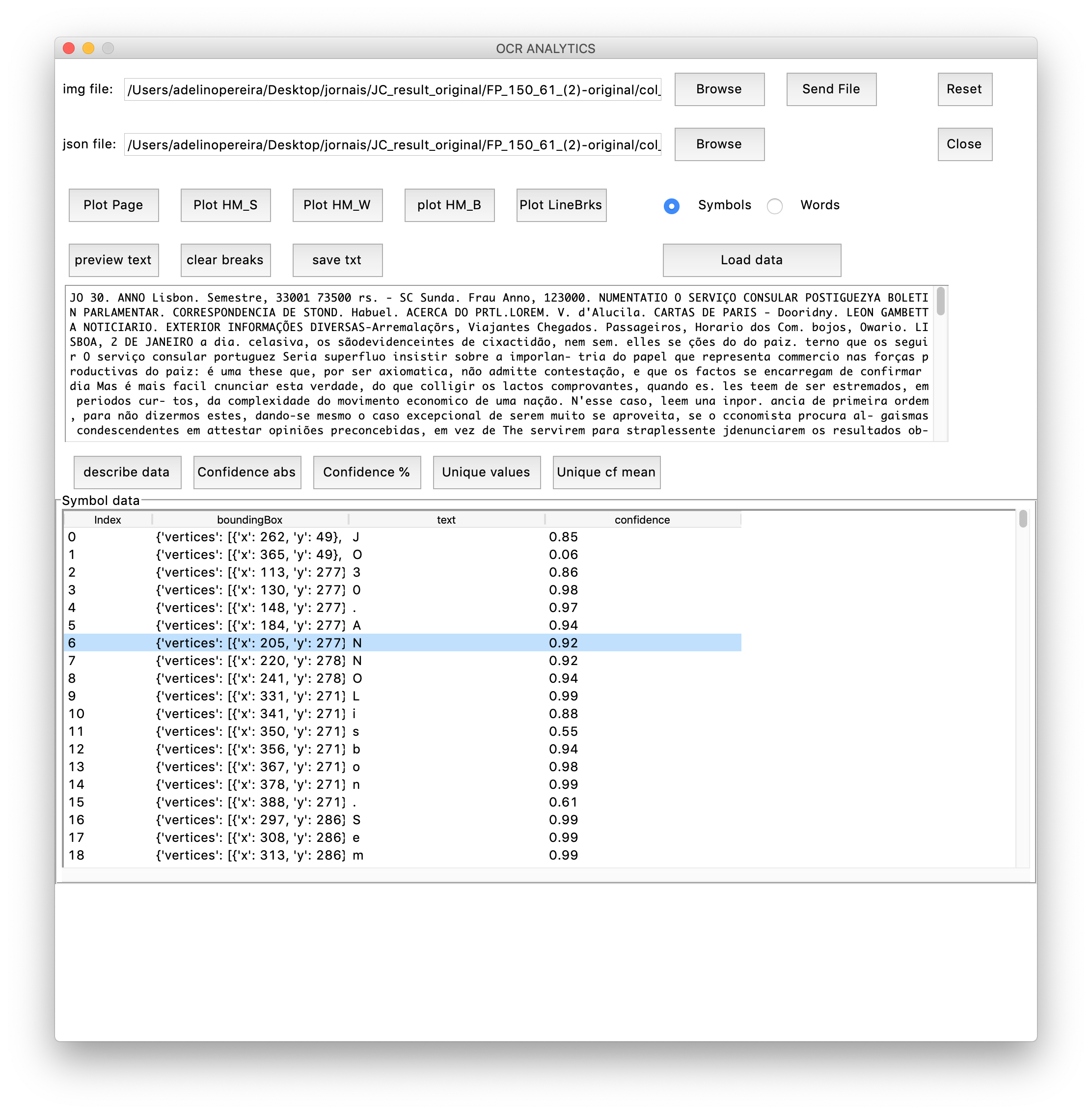

Descrição do interface gráfico

• img file / Browse
  Selecção da imagem a analisar

• json file / Browse
  Selecção do ficheiro de resposta json. Esta caixa é automaticamente preenchida quando se submete uma imagem aos serviços da google.

• Send File
  Submissão da imagem aos serviços da google.

• ymbols/ Words
  Selecção dos dados a anlisar — por simbolo (caracter) ou palavra.

• Load data
  Carrega os dados para a tabela.

• Plot Page
  Exibe a imagem do documento em análise.

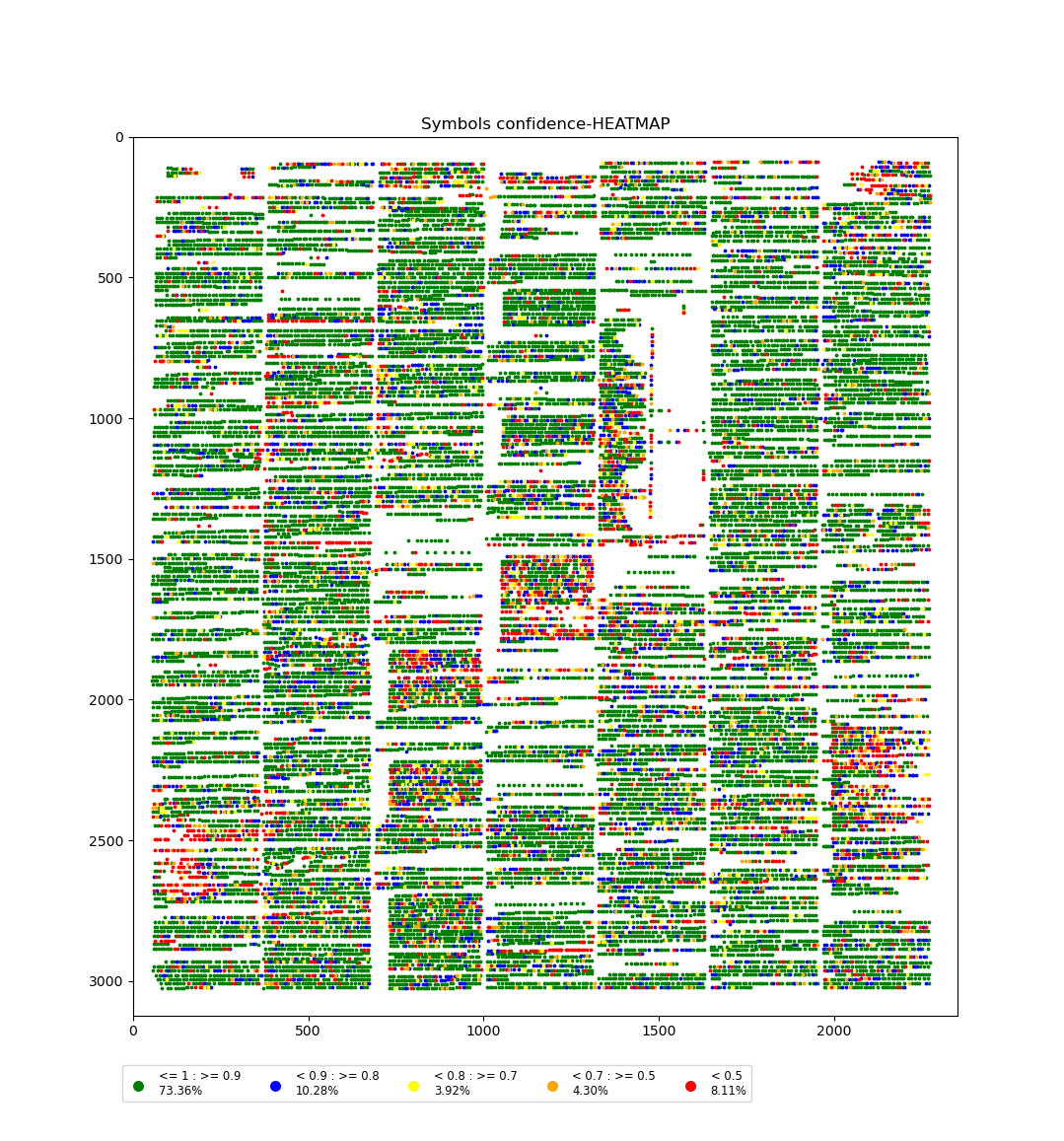

• Plot HM_S
  Heat-Map simbolos. Exibe uma distribuição das incidências dos caractere reconhecidos por número de confiança.

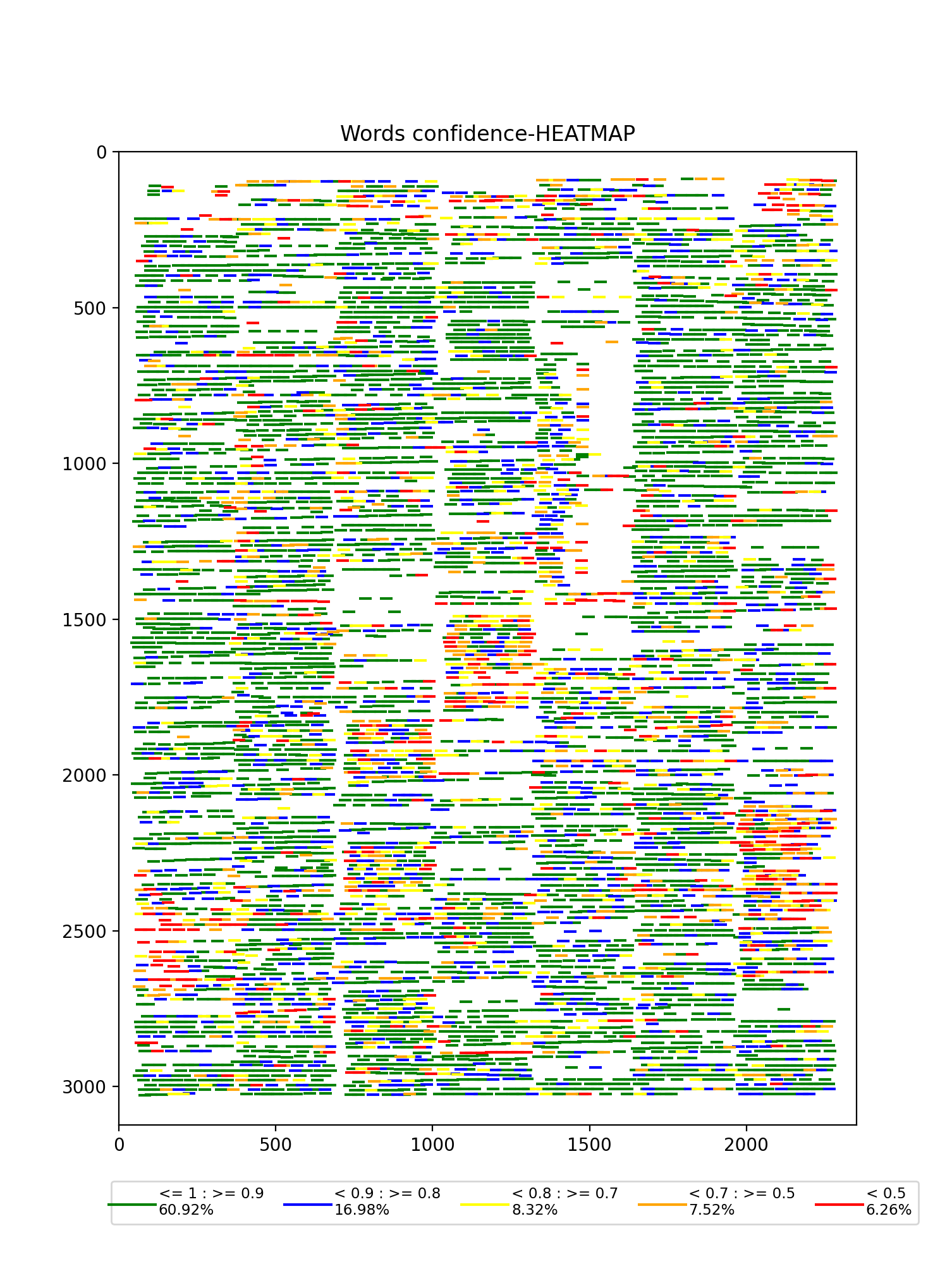

• Plot HM_W
  Heat-Map palavras. Exibe uma distribuição das incidências das palavras reconhecidas por número de confiança.

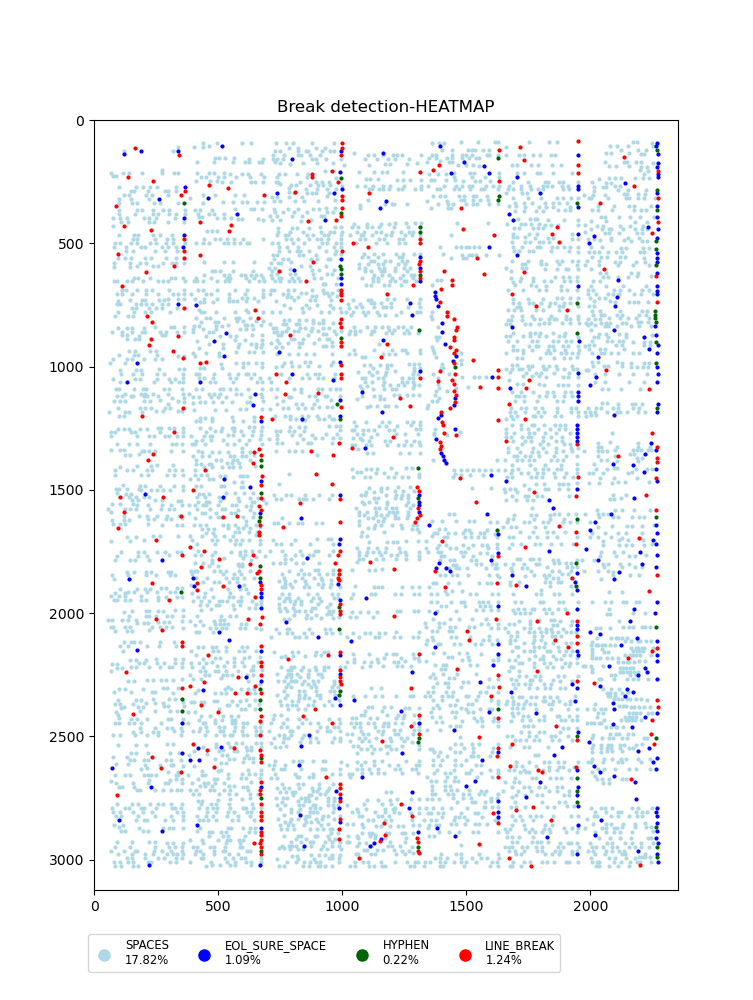

• Plot HM_B
  Heat-Map Quebras. Exibe uma distribuição das incidências das quebras de linhas e parágrafos.

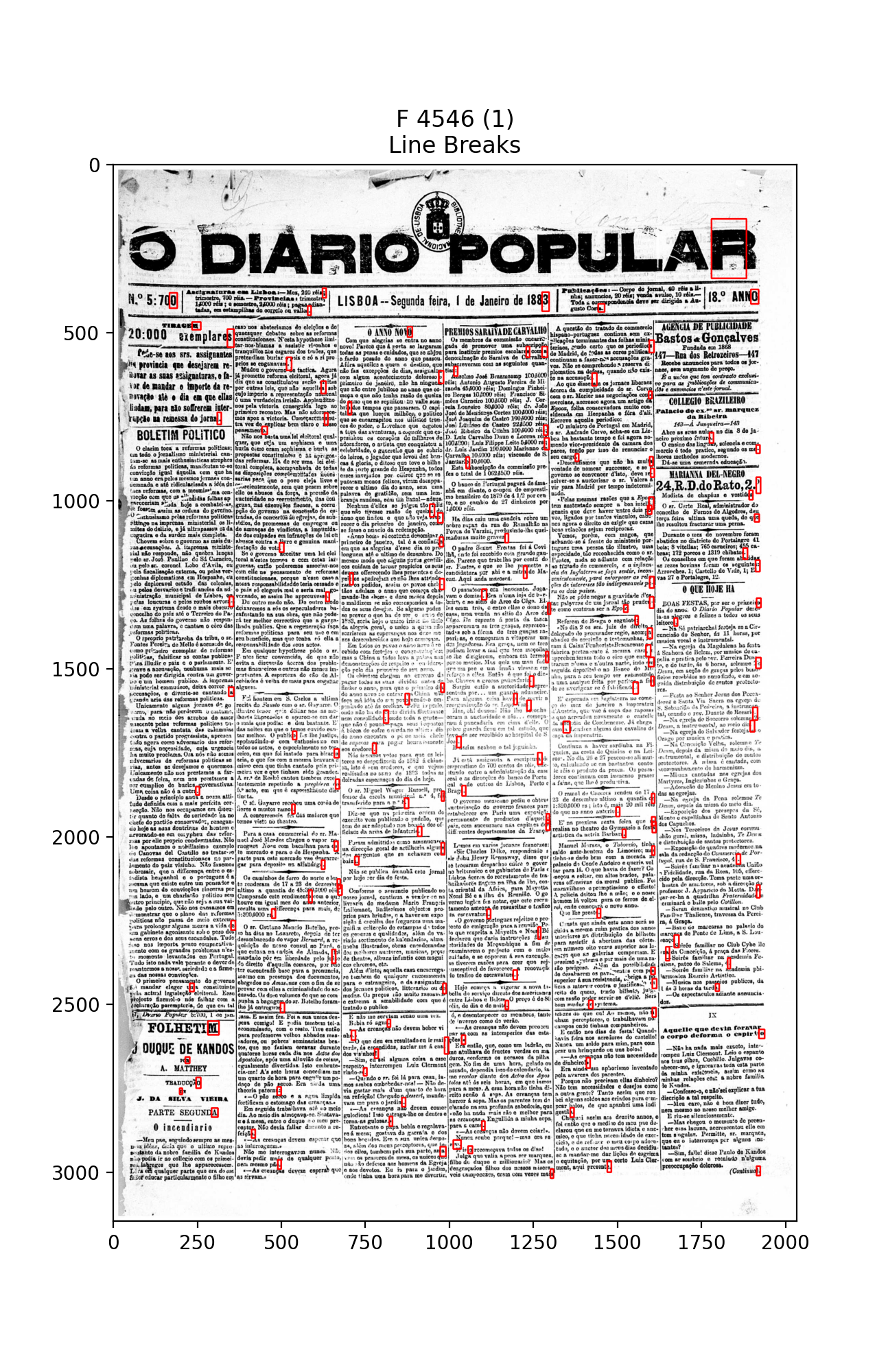

• Plot LineBrks
  Exibe a localização na imagem em análise das quebras de linha detectadas.



• preview text
  Mostra no quadro imediatamente abaixo o texto reconhecido pelo serviço ocr.

• clear breaks
  Apaga as quebras de linha e condensa todo o texto num só parágrafo.

• save txt
  Grava o texto reconhecido para um ficheiro txt.

• describe data
  Descrição dos dados estatísticos obtidos.

• Confidence abs
  Dados em números absolutos por escalões de confiança dos caracteres ou palavras reconhecidos.

• Confidence %
  Dados em percentagem por escalões de confiança dos caracteres ou palavras reconhecidos.

• Unique Values
  Contagem de valores únicos nos símbolos reconhecidos.

• Unique cf mean
  Média do nível de confiança para cada valor único

• Reset
  Limpa todos os campos e a app fica pronta para novo processamento.

• tabela
  Os valores da tabela podem ser ordenados de forma ascendente ou descendente clicando no cabeçalho da coluna. Clicando em qualquer linha de caracter ou palavra é exibida uma janela com a sua localização na imagem do documento.

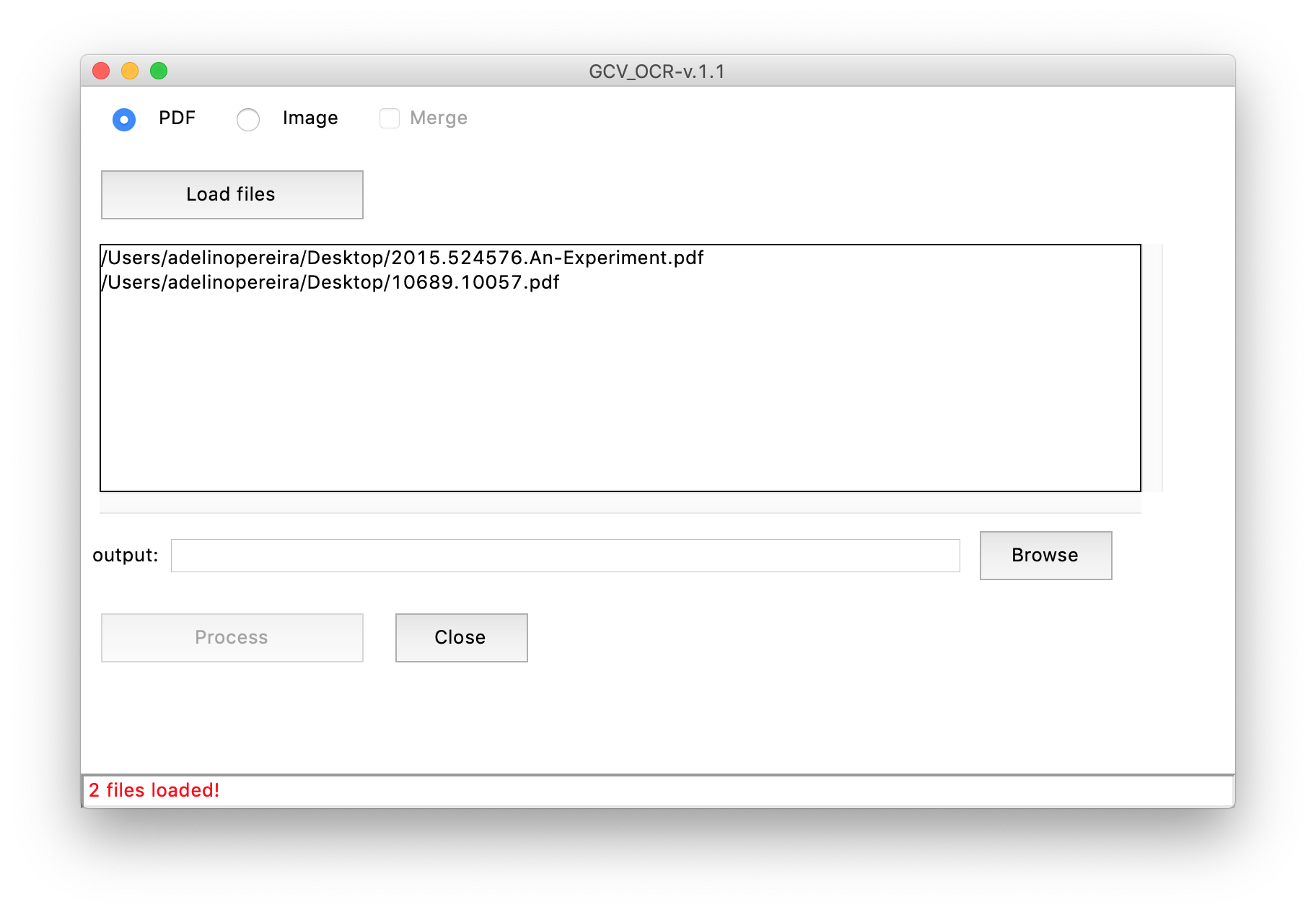

gcv-ocr

GUI básico para a submissão de documentos em imagem ou pdf aos serviços Google Cloud Vision. Instalação das bibliotecas necessárias: make install
Para a execução do GUI correr: python3 apps/gcv-ocr/gcv_ocr.py

Descrição do interface gráfico

• PDF / Image
  Selecionar o tipo de ficheiros a processar

• Merge
  Só activo para "image". Quando selecionado agrega o texto de todas as imagens num único ficheiro txt.

• Load files
  Carregar ficheiro(s) selecionado(s).

• output/Browse
  Selecção de pasta para gravação do(s) ficheiro(s) txt.

• Reset
  Limpa todos os campos e a app fica pronta para novo processamento.

• Process
  Executa o código

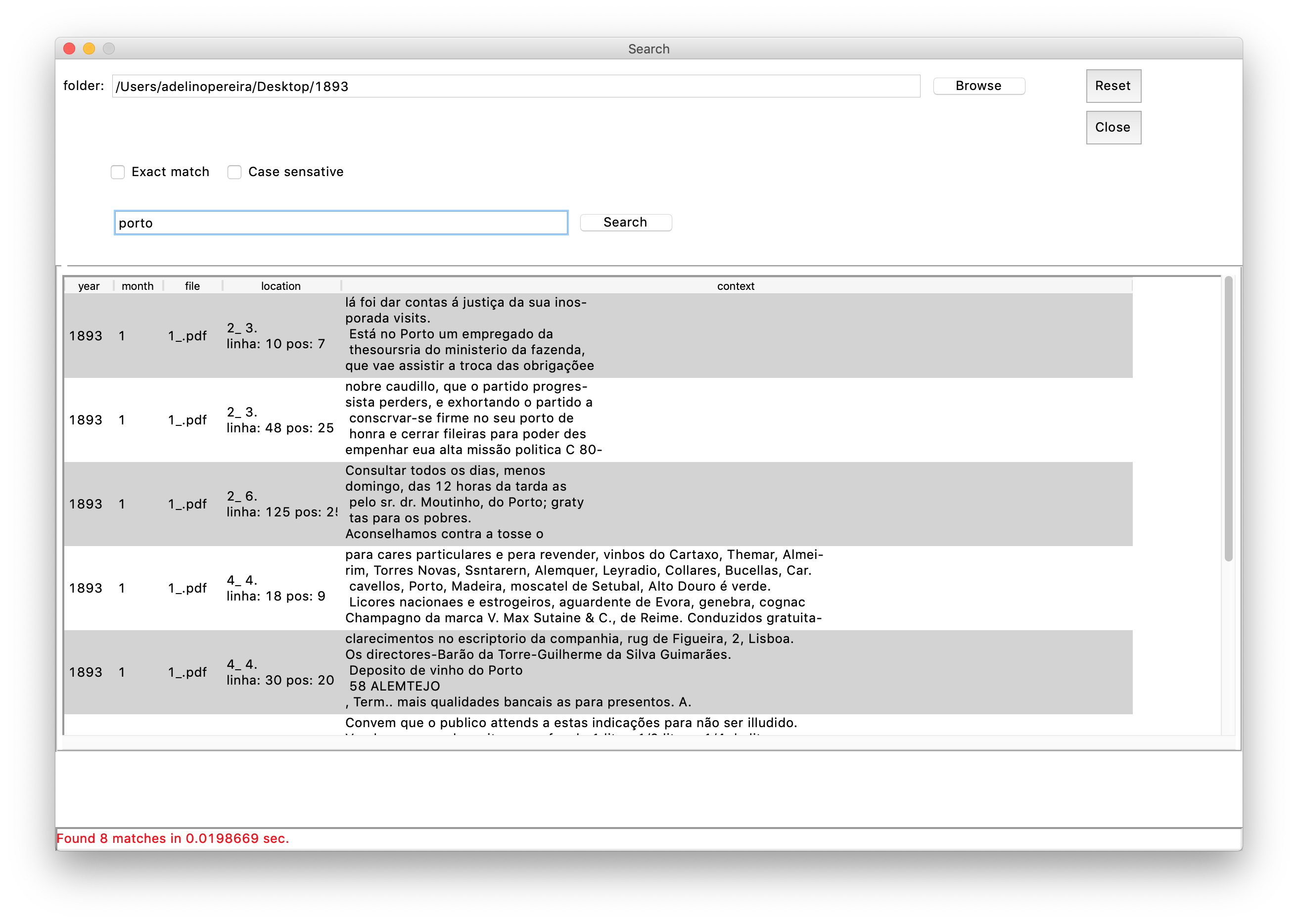

search_app

Descrição do interface gráfico

• Folder/Browse - Escolha da pasta onde executar a pesquisa. A pesquisa é feita em todos os ficheiros de texto em todas as subpastas.

• Exact match - Executa uma pesquisa com correspondência exacta ao termo introduzido. Se esta caixa não estiver selecionada a pesquisa retornará qualquer resultado onde o termo apareça. Por exemplo, na pequisa por 'porto' poderão aparecer resultados como 'desporto'.

• Case Sensitive - Executa uma pesquisa com correspondência a maiúsculas e minúsculas do termo introduzido.

• Janela de resultados - Apresenta os resultados numa tabela onde indica respectivamente o ano, mês(dependente das nomenculaturas das pastas na estrutura dos ficheiros), o ficheiro pdf, o posicionamento do termo pesquisado no layout da página e um pequeno excerto de 5 linha que contextualiza o termo pesquisado. Clicando num dos resultados abre automaticamete o pdf correspondente.

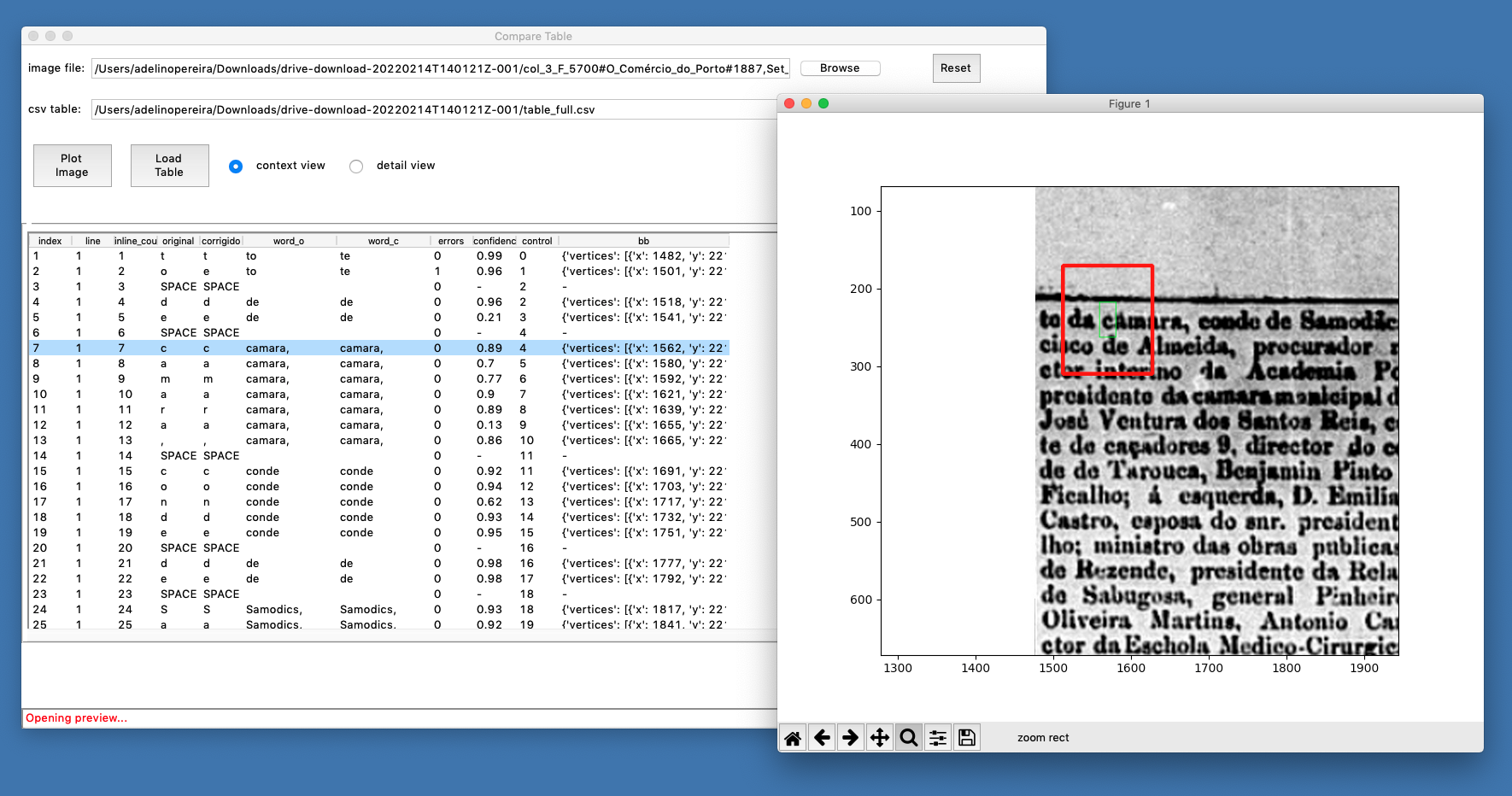

compare_tables

Descrição do interface gráfico

• image file/Browse - escolha da imagem que foi sujeita a ocr

• csv table - selecção da tabela comparativa gerada por ground_truth.py

• Plot Image - Vizualização da imagem selecionada

• Load Table - Carrega a tabela para a janela inferior

• context view - vizualização do caracter/palavra no contexto da página

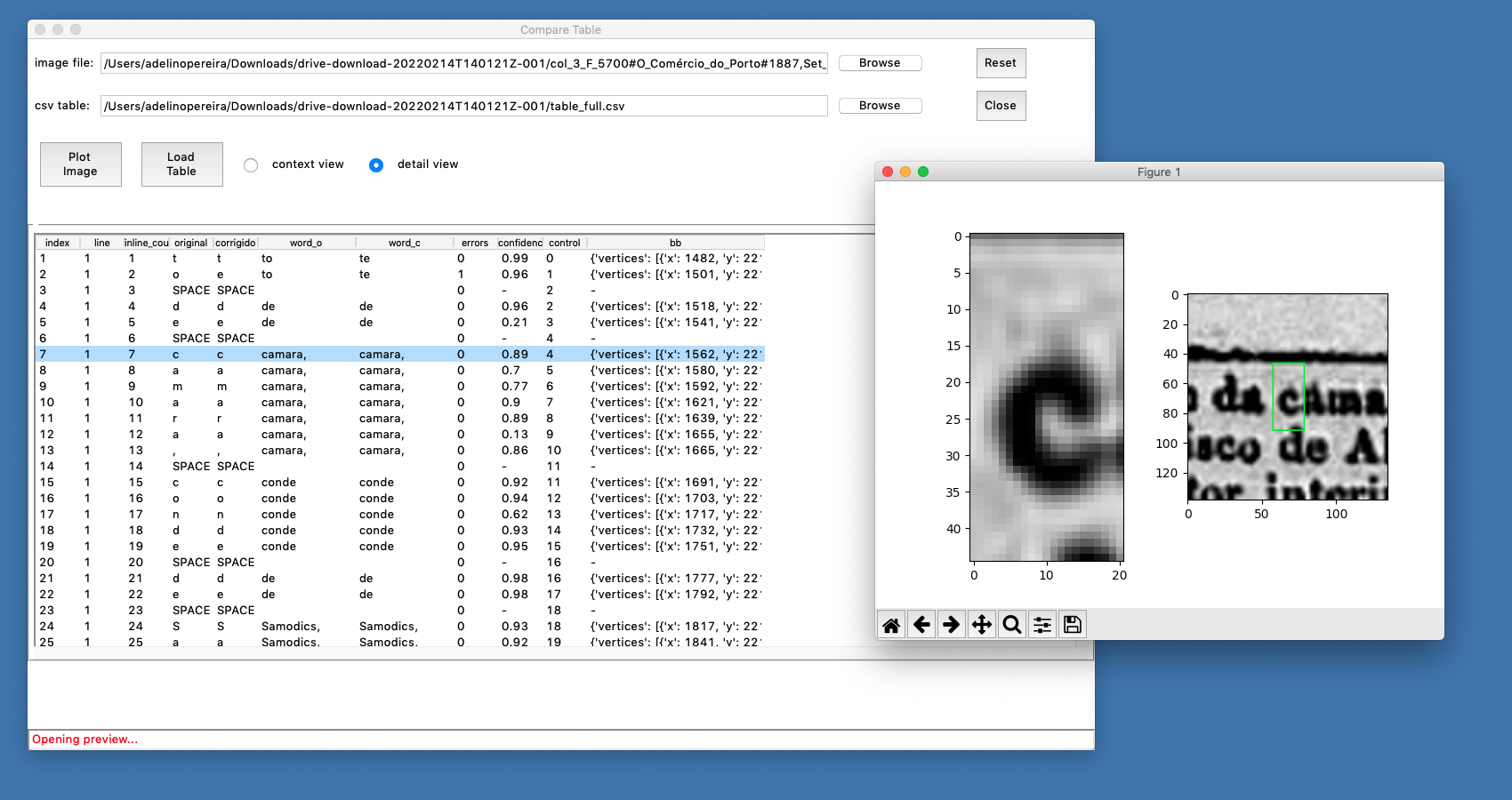

• detail view - vizualização do caracter em duas vistas aproximadas
